Штатный комплект переходная рамка с проводкой Chevrolet Orlando Onix Cavalier 2020+ (1234-298) 9" + canbus

Комплект интеграции головного устройства

Переходная рамка, ISO адаптер и CAN-Bus модуль



Технический комплект для интеграции головного устройства в автомобиль — это системное решение, обеспечивающее как механическую, так и электрическую и цифровую совместимость. Этот набор компонентов необходим для сохранения штатной функциональности автомобиля и корректного подключения нового ГУ к бортовой сети, особенно в моделях, оснащённых цифровой шиной данных CAN-Bus для управления периферийными функциями. Его использование гарантирует соответствие новой системы стандартам автомобиля без необходимости изменения оригинальной проводки или панели приборов.


Комплект предназначен для корректной и интегрированной установки универсальных автомобильных головных устройств (ГУ) в транспортные средства с нестандартными посадочными местами. В состав входят: переходная рамка, ISO адаптер и CAN-Bus модуль.

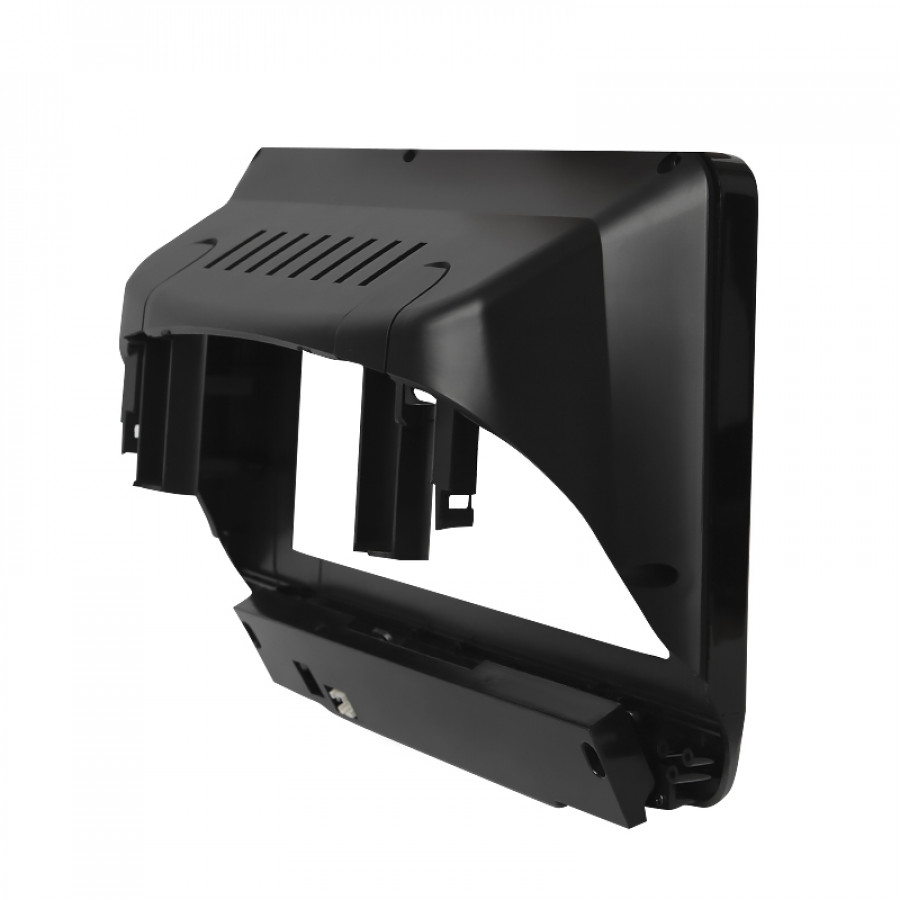

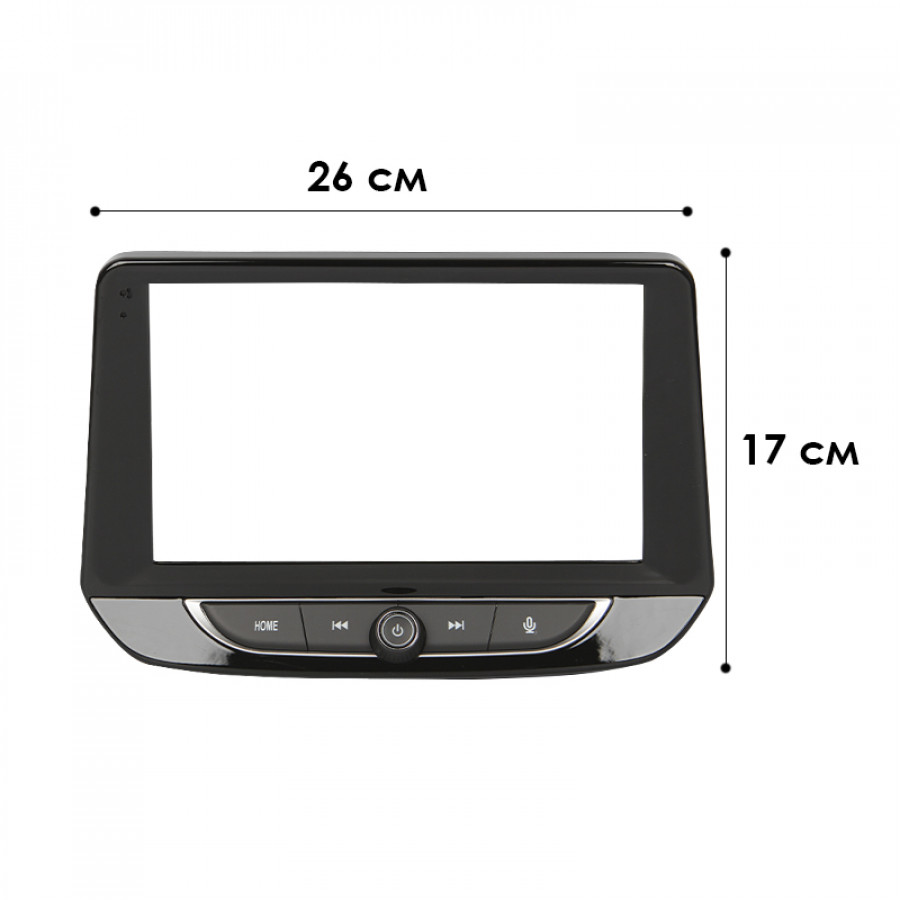

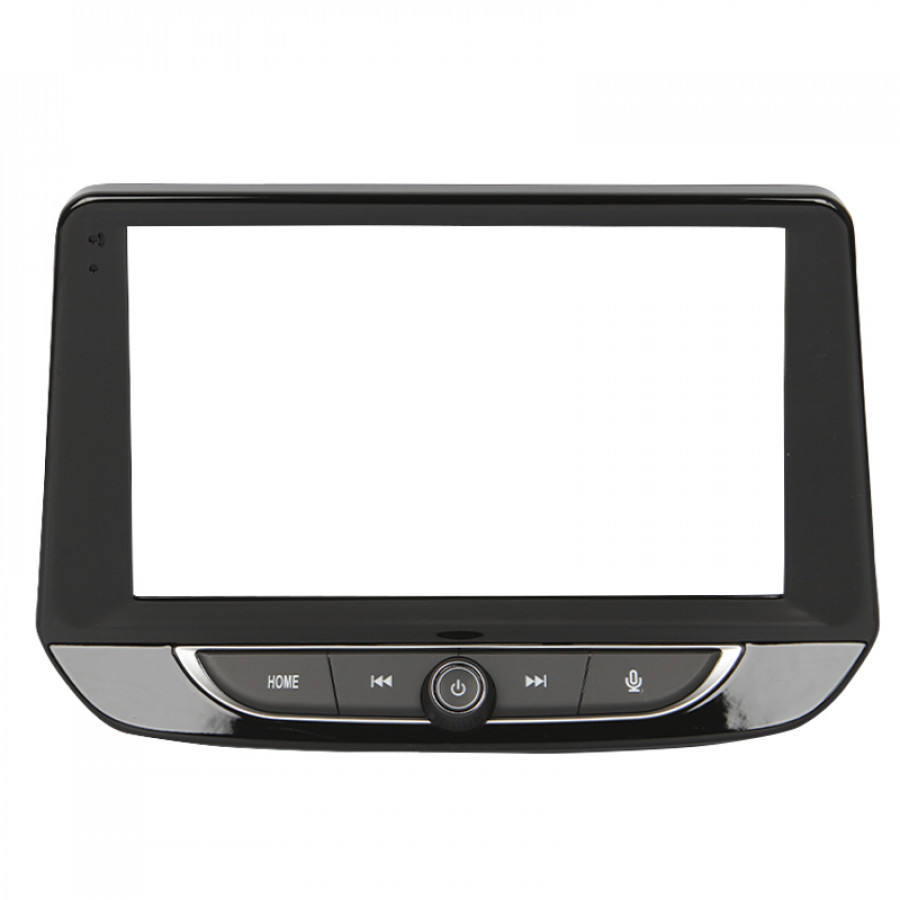

Переходная (Монтажная) рамка




Переходная рамка — это специализированная формованная конструкция из ударопрочного ABS-пластика, с геометрическими параметрами, разработанными в соответствии с контурами и размерами штатного посадочного места для ГУ на панели приборов (торпедо) конкретной модели автомобиля.

Материал и текстура внешней поверхности рамки подобраны для визуальной интеграции с интерьером салона. Рамка оснащена внутренними креплениями для надёжной фиксации нового ГУ и его позиционирования без необходимости модификации панели.


Геометрическая совместимость

Обеспечивает точную и беззазорную установку универсального ГУ в штатное отверстие, сохраняя эстетическую целостность интерьера.

Механическая фиксация

Предотвращает вибрацию, люфт и смещение устройства во время эксплуатации автомобиля.

Сохранение штатной конструкции

Исключает необходимость сверления, резки или других необратимых изменений панели приборов.

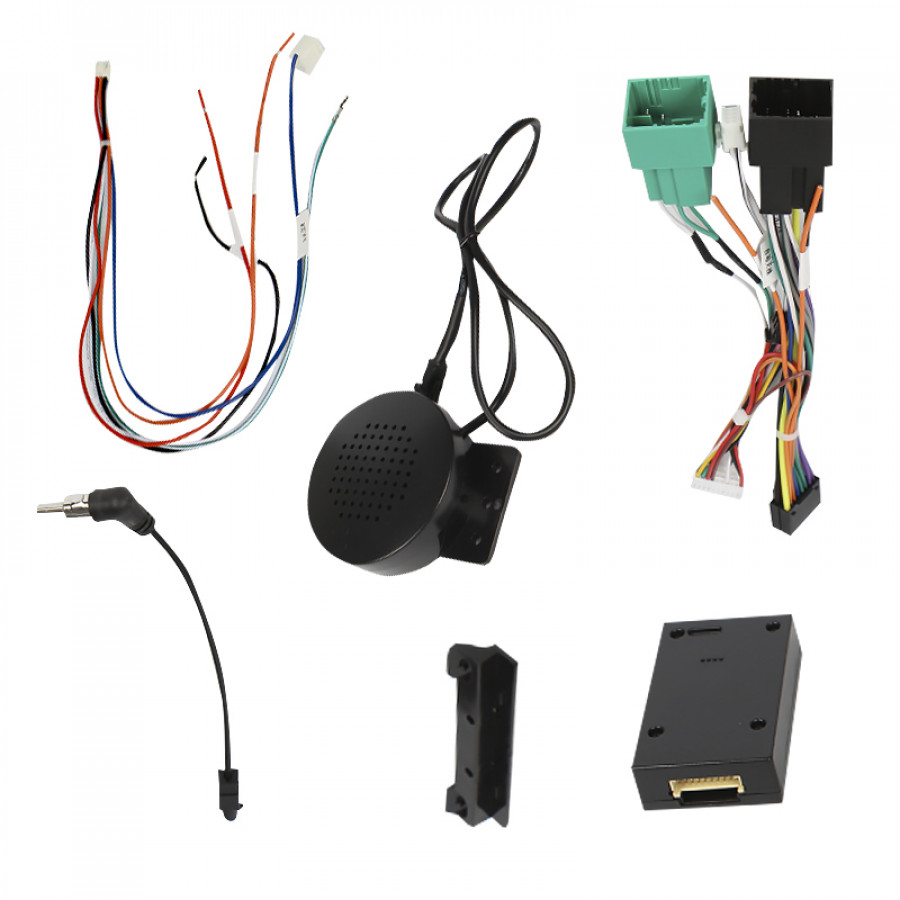

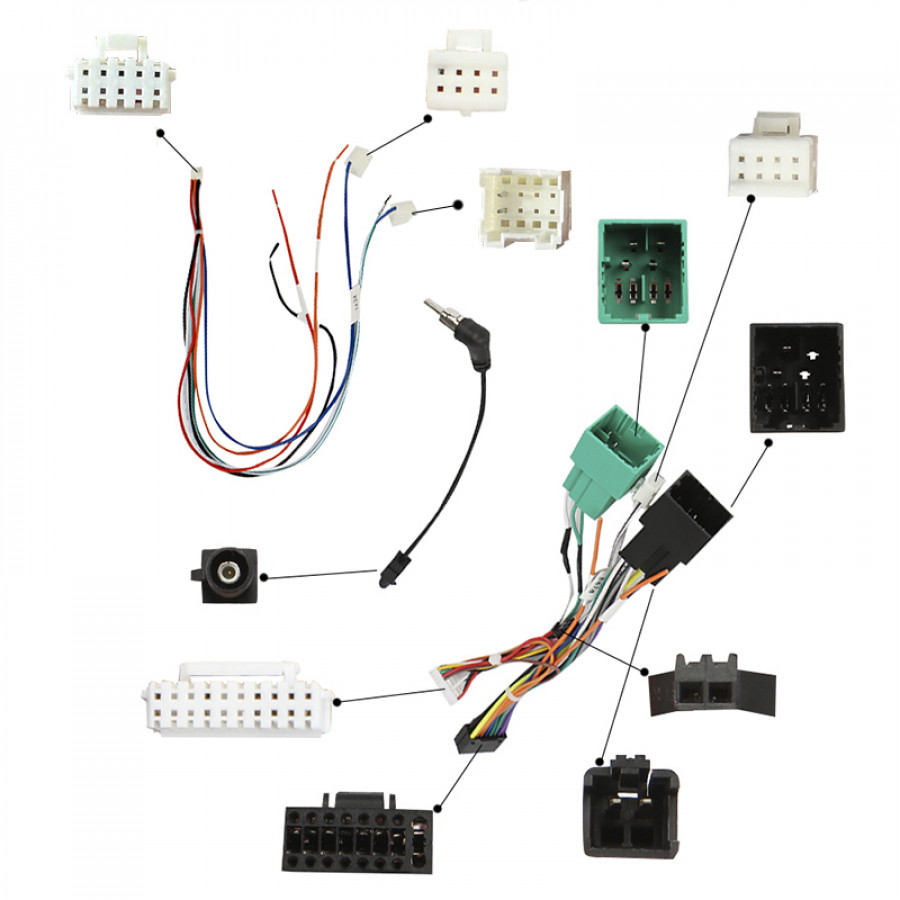

ISO Адаптер (Адаптер питания и акустики)


ISO адаптер представляет собой комплект кабелей-переходников с заводским разъёмом, соответствующим оригинальной электропроводке автомобиля (специфичным для марки/модели). С другой стороны адаптер оснащён ISO-разъёмом — стандартным интерфейсом подключения для большинства универсальных автомагнитол.
Конструкция адаптера обеспечивает корректное сопоставление контактов (pin-out) для:



Питания


Акустических систем




Plug-and-Play подключение

Позволяет подключить универсальное ГУ без резки, пайки или других изменений штатной проводки автомобиля.

Защита электросистемы

Гарантирует корректное распределение питания и исключает риск короткого замыкания или неправильного подключения.

Стандартизация

Обеспечивает быстрое и надёжное соединение между нестандартной автомобильной проводкой и стандартным интерфейсом (ISO) универсального ГУ.



CAN-Bus Модуль (CAN-адаптер)



Внимание! Работа отдельных функций управления оборудованием автомобиля, поддерживаемых CAN-модулем, часто зависит от комплектации конкретной модели. Если у вас есть вопросы относительно совместимости или сохранения штатных функций, пожалуйста, проконсультируйтесь перед покупкой с нашим менеджером.


CAN-Bus модуль (Controller Area Network) — это электронный интерфейс, выполняющий роль шлюза (Gateway), обеспечивающего двусторонний обмен данными между цифровой шиной автомобиля (CAN-шиной) и универсальным ГУ. Модуль содержит микроконтроллер и программное обеспечение, адаптированные под протоколы обмена конкретной марки и модели автомобиля.
CAN-Bus модуль преобразует цифровые команды и сервисную информацию, передаваемую по CAN-шине, в аналоговые или цифровые сигналы, понятные универсальному ГУ, и наоборот.


Управление с руля (Steering Wheel Control)

Передаёт сигналы от штатных кнопок на руле (громкость, переключение треков/станций, вызов) в команды для универсального ГУ, обеспечивая удобство и безопасность эксплуатации.

Отображение информации

Позволяет ГУ получать и отображать данные о состоянии автомобиля (например, климат-контроль, статус дверей, информация парктроника, данные бортового компьютера), передаваемые по CAN-шине.

Активация служебных сигналов

Обеспечивает корректное распознавание сигнала заднего хода (Reverse Gear), ручного тормоза (Parking Brake) и подсветки (Illumination) для активации соответствующих функций ГУ (например, автоматическое включение камеры заднего вида).

Сохранение функционала

Позволяет интегрировать новое ГУ с сохранением работы штатных мультимедийных систем и дисплея автомобиля.
